El control de nivel se basa en dos modos.
-
Modo de vaciado
-
Modo de llenado
El modo de control de nivel sigue esta secuencia de funcionamiento:
-
El «PmpLevelComparator» compara el nivel real («ActLevel») con los niveles de inicio establecidos («StartLevel» [1...8]). En base a la cual el comparador decide la demanda - «NoOfPumpDemand». Esta demanda va como información de entrada al «PmpLevelDistributor».
-
A continuación, el «PmpLevelDistributor» pone en marcha las bombas necesarias. En caso de que las bombas se accionen mediante VFD, el distribuidor también proporciona la referencia de velocidad a cada bomba. La información de qué bomba debe iniciarse en la secuencia se facilita al distribuidor mediante «PmpSequenceGen».

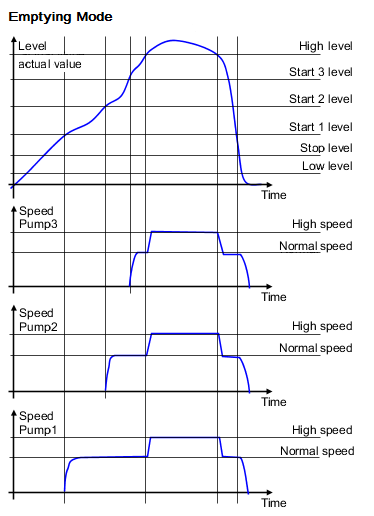

Diagrama de tiempo: Modo de vaciado

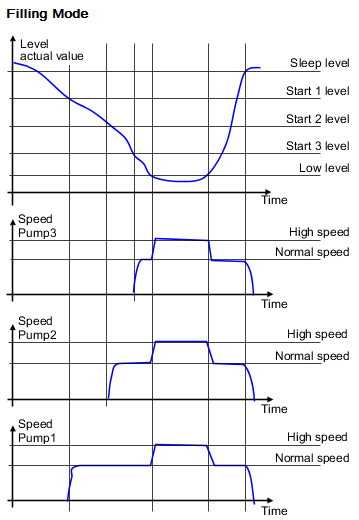

Diagrama de tiempo: Modo de llenado
