Drives DCS550 y DCS800
Para intercambiar sólo la palabra de estado, la velocidad real, la palabra de control y la referencia de velocidad:
-

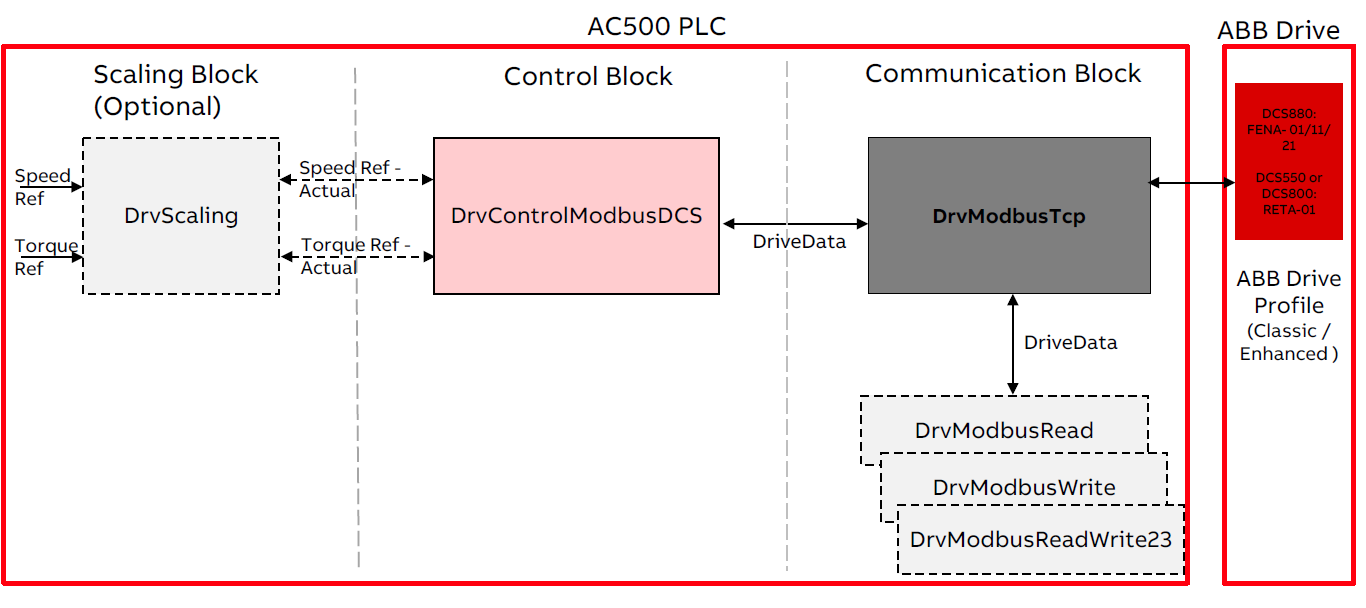

Bloque de función de comunicación en el programa AC500:
Utilice el bloque de funciones «DrvModbusTcp». ⮫ «DrvModbusTcp»
-
«DrvModbusTcp»
-
Bloque de función de control en el programa AC500:
Utilice el bloque de funciones «DrvControlModbusDCS». ⮫ «DrvControlModbusDCS»
-
Escalado de la velocidad o del par (opcional):
Utilice el bloque de funciones «DrvScaling». ⮫ «DrvScaling»
Para intercambiar más valores de los mencionados, utilice además los siguientes bloques:
-
Lee los valores:
Utilice el bloque de funciones «DrvModbusRead». ⮫ «DrvModbusRead»
-
Escribe los valores:
Utilice el bloque de funciones «DrvModbusWrite». ⮫ «DrvModbusWrite»
-
Leer escribir los valores:
Utilice el bloque de funciones «DrvModbusReadWrite23». ⮫ «DrvModbusLecturaEscritura23»
Drives DCS880
Para intercambiar sólo la palabra de estado, la velocidad real, la palabra de control y la referencia de velocidad:
-
Perfil de comunicación en los parámetros del Drive: ABB Drives clásico
-
Bloque de función de comunicación en el programa AC500:
Utilice el bloque de funciones «DrvModbusTcp». ⮫ «DrvModbusTcp»
-
«DrvModbusTcp»
-
Bloque de función de control en el programa AC500:
Utilice el bloque de funciones «DrvControlModbusDCS». ⮫ «DrvControlModbusDCS»
-
Escalado de la velocidad o del par (opcional):
Utilice el bloque de funciones «DrvScaling». ⮫ «DrvScaling»
Para intercambiar la palabra de estado, el valor real1 (velocidad), el valor real2 (par), la palabra de control, referencia1 (velocidad), valor de referencia2 (par) y hasta 12 valores más leer desde el Drive y hasta 12 valores más escribir en el Drive:
-
Perfil de comunicación en los parámetros del Drive: ABB Drive mejorados
-
Bloque de función de comunicación en el programa AC500:
Utilice el bloque de funciones «DrvModbusTcp» con la entrada EnhancedProfile = TRUE. ⮫ «DrvModbusTcp»
-
«DrvModbusTcp»
-
Bloque de función de control en el programa AC500:
Utilice el bloque de funciones «DrvControlModbusDCS». ⮫ «DrvControlModbusDCS»
-
Escalado de la velocidad o del par (opcional): Utilice el bloque de funciones «DrvScaling». ⮫ «DrvScaling»
Para intercambiar más valores de los mencionados, utilice además los siguientes bloques:
-
Lee los valores:
Utilice el bloque de funciones «DrvModbusRead». ⮫ «DrvModbusRead»
-
Escribe los valores:
Utilice el bloque de funciones «DrvModbusWrite». ⮫ «DrvModbusWrite»
-
Leer Escribir los valores:
Utilice el bloque de funciones «DrvModbusReadWrite23».⮫ «DrvModbusLecturaEscritura23»
