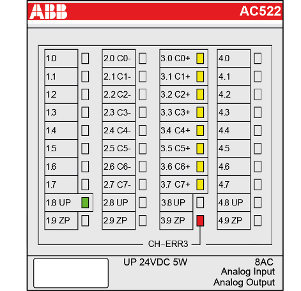

Durante el proceso de encendido, el módulo se inicializa automáticamente. Todos los LEDs (excepto los del canal) están encendidos durante este tiempo.
|
LED |
Estado |
Color |
LED = APAGADO |
LED = ON |
El LED parpadea |
|
|---|---|---|---|---|---|---|
 |
Entradas/salidas 00...07 |
Entrada/salida analógica |
Amarillo |
La entrada/salida está desactivada |
La entrada/salida está activada (el brillo depende del valor de la señal analógica) |
-- |
|
UP |
Tensión de proceso 24 V DC mediante terminal |
Verde |
Falta la tensión de proceso |
Tensión de proceso OK |
-- |
|
|
CH-ERR3 |
Error de canal, mensajes de error combinados en el grupo 3 |
Rojo |
No hay error o falta tensión de proceso |
Error grave dentro del grupo correspondiente |
Error en un canal del grupo |
|
