AX522 - Módulo de entrada/salida analógicadl-permalink__symbolPermalink

  • 8 entradas analógicas configurables (I0 ... I7) en 1 grupo (1.0 ... 2.7)

    Resolución 12 bits incluido el signo

  • 8 salidas analógicas configurables (O0 ... O7) en 1 grupo (3.0 ... 4.7)

    Resolución 12 bits incluido el signo

  • Aislamiento galvánico por módulos

  • Disponible la versión XC para uso en condiciones ambientales extremas

AX522-01

1

Bus de E/S

2

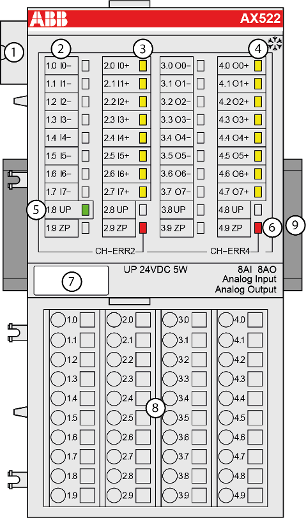

Asignación de número de terminal y nombre de señal

3

8 LED amarillos para indicar los estados de las señales de las entradas analógicas (I0 ... I7)

4

8 LED amarillos para indicar los estados de las señales de las salidas analógicas (O0 ... O7)

5

1 LED verde para indicar el estado de la tensión de alimentación de proceso UP

6

2 LED rojos para indicación de errores

7

Etiqueta

8

Base de terminales

9

Carril DIN

Snowflake, 1_4

Signo para versión XC

  • Objetivo previsto
  • Funcionalidad
  • Conexiones
  • Intercambio interno de datos
  • Configuración de E/S
  • Parametrización
  • Diagnóstico
  • LEDs de estado
  • Rangos de medición
  • Datos técnicos
  • Dimensiones
  • Datos de pedido
