DX531 - Módulo de entrada/salida digitaldl-permalink__symbolPermalink

  • 8 entradas digitales 120/230 V CA

  • 4 salidas de relé con un contacto inversor cada una

  • Aislamiento galvánico por módulos

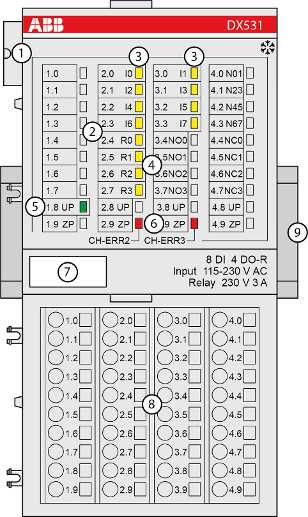

DX531-01

1

Bus de E/S

2

Asignación de número de terminal y nombre de señal

3

8 LED amarillos para indicar los estados de las señales de las entradas digitales (I0 ... I7)

4

4 LED amarillos para indicar los estados de las señales de las salidas de relé digitales (R0 ... R3)

5

1 LED verde para indicar el estado de la tensión de alimentación de proceso UP

6

2 LED rojos para indicación de errores

7

Etiqueta

8

Base de terminales

9

Carril DIN

Snowflake, 1_4

Signo para versión XC

  • Objetivo previsto
  • Funcionalidad
  • Conexiones
  • Intercambio interno de datos
  • Configuración de E/S
  • Parametrización
  • LEDs de estado
  • Datos técnicos
  • Dimensiones
  • Datos de pedido
