DX571 - Módulo de entrada/salida digitaldl-permalink__symbolPermalink

  • 8 entradas digitales 24 V CC / 24 V CA (I0 ... I7) en 1 grupo

  • 8 salidas de relé digitales normalmente abiertas 24 V CC / 24 V CA o 100 V CA ... 240 V CA, 2 A máx. (NO0 ... NO7) en 2 grupos

  • Aislamiento galvánico en grupo

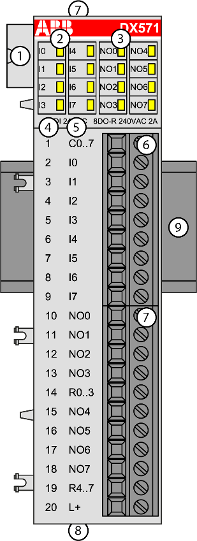

DX571-01

1

Bus de E/S

2

8 LED amarillos para indicar los estados de las señales de las entradas I0 ... I7

3

8 LED amarillos para indicar los estados de las señales de las salidas NO0 ... NO7

4

Número de terminales

5

Asignación de nombre de señal

6

Bloque terminal para señales de entrada (9 patillas)

7

Bloque terminal para señales de salida (11 patillas)

8

Dos orificios para instalación en la pared con tornillos

9

Carril DIN

  • Objetivo previsto
  • Funcionalidad
  • Conexiones
  • Configuración de E/S
  • Parametrización
  • Diagnóstico
  • LEDs de estado
  • Datos técnicos
  • Dimensiones
  • Datos de pedido
