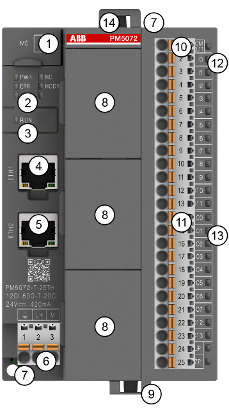

Ranura para micro memory card
2
5 LED para indicar los estados del módulo procesador (Power, Error, Run, MC, MOD1)
3
Botón RUN
4
Conector hembra RJ45 para la conexión Ethernet1
5
Conector hembra RJ45 para conexión Ethernet2 (disponible para PM50x2-T-2ETH)
6
Bloque terminal de 3 patillas para la alimentación a 24 V CC
7
2 orificios para el montaje con tornillos
8
Cubierta de ranura para tarjeta opcional (el número de ranuras disponibles varía según el tipo de CPU)
9
Fijación de cables
10
Bloque terminal de 13 patillas para las E/S integradas
11
Bloque terminal de 12 patillas para las E/S integradas (no disponible en el PM5012-x-ETH)
12
12 LED para indicar los estados de señal
13
10 LED para indicar los estados de señal
14
Accesorio de fijación de cables TA5301-CFA en la parte superior de la carcasa (opcional)
El módulo procesador se muestra con bloques terminales conectables. Estos bloques terminales se deben solicitar por separado.
El accesorio de fijación de cables de la parte superior de la carcasa es opcional.
Utilice el accesorio de fijación de cables TA5301-CFA para proporcionar refuerzo.
También puede utilizarse para los módulos de E/S AC500-eCo.
Los módulos procesadores PM50x2 se suministran de serie con cubiertas para las ranuras de las tarjetas opcionales.
Los módulos procesadores admiten varias tarjetas opcionales TA51xx que pueden solicitarse por separado.
El tipo y número de tarjetas opcionales que se pueden conectar depende del módulo procesador en cuestión.
|
Módulos procesadores |
Tamaño máximo total de la aplicación descargable |
Entrada/salida configurable |
Entradas digitales |
Salidas digitales |
Alimentación |
Ethernet interfaces |
Ranuras para tarjetas opcionales |
|---|---|---|---|---|---|---|---|
|
CPU básicas |
|||||||
|
PM5012-T-ETH |
1 MB del mismo 256 kB para código de programa de usuario y datos asignados dinámicamente |
- |
6 |
4 (Transistor) |
24 V CC |
1 |
1 |
|
PM5012-R-ETH |
1 MB del mismo 256 kB para código de programa de usuario y datos asignados dinámicamente |
- |
6 |
4 (relevo) |
24 V CC |
1 |
1 |
|
CPU estándar |
|||||||
|
PM5032-T-ETH |
5 MB del mismo 512 kB para código de programa de usuario y datos asignados dinámicamente |
2 (Transistor) |
12 |
8 (Transistor) |
24 V CC |
1 |
2 |
|
PM5032-R-ETH |
5 MB del mismo 512 kB para código de programa de usuario y datos asignados dinámicamente |
2 (Transistor) |
12 |
6 (relevo) |
24 V CC |
1 |
2 |
|
PM5052-T-ETH |
7 MB del mismo 768 kB para código de programa de usuario y datos asignados dinámicamente |
2 (Transistor) |
12 |
8 (Transistor) |
24 V CC |
1 |
3 |
|
PM5052-R-ETH |
7 MB del mismo 768 kB para código de programa de usuario y datos asignados dinámicamente |
2 (Transistor) |
12 |
6 (relevo) |
24 V CC |
1 |
3 |
|
CPU profesionales |
|||||||
|
PM5072-T-2ETH |
9 MB del mismo 1 MB para código de programa de usuario y datos asignados dinámicamente |
2 (Transistor) |
12 |
8 (Transistor) |
24 V CC |
2 |
3 |
|
PM5072-T-2ETHW *) |
9 MB del mismo 1 MB para código de programa de usuario y datos asignados dinámicamente |
2 (Transistor) |
12 |
8 (Transistor) |
24 V CC |
2 |
3 |
|
PM5082-T-2ETH |
9 MB del mismo 1 MB para código de programa de usuario y datos asignados dinámicamente |
2 (Transistor) |
12 |
8 (Transistor) |
24 V CC |
2 |
3 |
|
PM5092-T-2ETH |
9 MB del mismo 1 MB para código de programa de usuario y datos asignados dinámicamente |
2 (Transistor) |
12 |
8 (Transistor) |
24 V CC |
2 |
3 |
*) W = amplia gama de temperaturas
-
