TU515, unidad terminal de E/S, 24 V CC, terminales de tornillo
-
TU516, unidad terminal de E/S, 24 V CC, terminales de resorte
-
TU516-XC, unidad terminal de E/S, 24 V CC, terminales de resorte, versión XC
-
TU516-H, unidad terminal de E/S, intercambio en caliente, 24 V CC, terminales de resorte
-
TU516-H-XC, unidad terminal de E/S, intercambio en caliente, 24 V CC, terminales de resorte, versión XC
-
TU541, unidad terminal de E/S, 24 V CC, terminales de tornillo
-
TU542, unidad terminal de E/S, 24 V CC, terminales de resorte
-
TU542-XC, unidad terminal de E/S, 24 V CC, terminales de resorte, versión XC
-
TU542-H, unidad terminal de E/S, intercambio en caliente, 24 V CC, terminales de resorte
-
TU542-H-XC, unidad terminal de E/S, intercambio en caliente, 24 V CC, terminales de resorte, versión XC
Los módulos de entrada/salida se conectan a la unidad terminal de E/S. Cuando están bien asentados, se aseguran con dos cierres mecánicos. Todas las conexiones se establecen a través de la unidad terminal, lo que permite retirar y sustituir los módulos de E/S sin alterar el cableado en la unidad terminal.

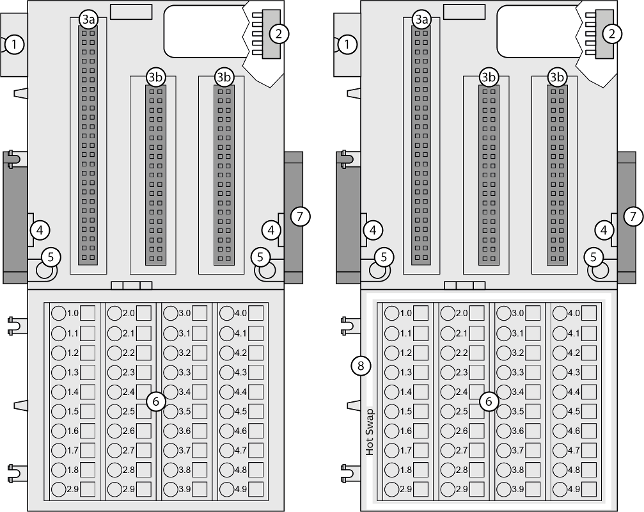

1
Bus de E/S (10 patillas, macho) para la conexión de la base de terminales anterior, la base de conexiones de la CPU o el módulo de interfaz de comunicación a la base de terminales
2
Bus de E/S (10 patillas, hembra) para la conexión de otras bases de terminales
3a
Conector (2 de 25 patillas) para la conexión de los módulos de E/S insertados
3b
Conector (2 de 19 patillas) para la conexión de los módulos de E/S insertados
4
Insertando un destornillador en este punto es posible separar la base de terminales y la base de terminales adyacente
5
Orificios para el montaje con tornillos
6
40 terminales para señales y tensión de alimentación de proceso
7
Carril DIN
8
El borde blanco significa la capacidad de hot swap de la base de terminales
Versión XC
XC = eXtreme Condiciones
Condiciones extremas
Condiciones extremas
Las unidades terminales para uso en condiciones ambientales extremas no tienen el
signo
para la versión XC.
La cifra 4 en el Nº de pieza 1SAP4... (lable) identifica la versión XC.
Terminales
|
Terminales de tornillo |
Terminales de muelle |
||||
|---|---|---|---|---|---|
|
Conductor |
 |
Destornillador |
Conductor |
 |
Destornillador (abre terminal) |
Los siguientes terminales se utilizan para la conexión de la tensión de alimentación del proceso.
|
Terminales |
||||||||
|---|---|---|---|---|---|---|---|---|
|
Tipo |
1.8 |
2.8 |
3.8 |
4.8 |
1.9 |
2.9 |
3.9 |
4.9 |
|
TU515, TU516 y TU516-H |
Estos bornes están conectados internamente con asignación: tensión de alimentación de proceso UP = +24 V DC |
Estos bornes están conectados internamente con asignación: tensión de alimentación de proceso ZP = 0 V |
||||||
|
TU541, TU542 y TU542-H |
Estos bornes están conectados internamente con asignación: tensión de proceso UP = +24 V DC |
Tensión de alimentación de proceso separada UP3 = +24 V CC |
Tensión de alimentación de proceso separada UP4 = +24 V CC |
Estos bornes están conectados internamente con asignación: tensión de alimentación de proceso ZP = 0 V |
Tensión de alimentación de proceso separada ZP = 0 V |
Tensión de alimentación de proceso separada ZP = 0 V |
||
La asignación de los demás terminales depende del módulo de interfaz de comunicación insertado (véase la descripción del módulo respectivo utilizado).
Compruebe el esquema de diseño de su armario eléctrico.
Compruebe la compatibilidad de la unidad terminal ⮫ .
-
