TU520-ETH para módulos de interfaz de comunicación PROFINET

TU520-ETH, 2 interfaces RJ45 para conexión a la red PROFIBUS, 3 conectores extraíbles para sistemas de bus
TU520-ETH-XC, 2 interfaces RJ45 para conexión a la red PROFIBUS, 3 conectores extraíbles para sistemas de bus, versión XC

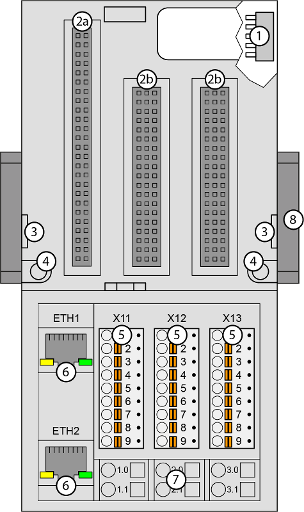

1

Bus de E/S (10 patillas, hembra) para la conexión de la primera base de terminales

2a

Conector (2 de 25 patillas) para la conexión de los módulos de interfaz de comunicación PROFINET insertados

2b

Conector (3 de 19 patillas) para la conexión de los módulos de interfaz de comunicación PROFINET insertados

3

Insertando un destornillador en este punto es posible separar la base de terminales PROFINET E/S de la base de terminales de E/S adyacentes

4

2 orificios para instalación en la pared

5

Tres conectores extraíbles para conectar los sistemas de bus subordinados

6

Dos interfaces RJ45 con LED indicadores para conexión con la red PROFINET

7

6 terminales de resorte para la tensión de alimentación de proceso (UP)

8

Carril DIN

Los módulos de interfaz de comunicación PROFINET se conectan a la unidad terminal IO PROFINET. Cuando están bien enchufados, se aseguran con dos cierres mecánicos. Todas las conexiones se establecen a través de la unidad terminal IO PROFINET, lo que permite retirar y sustituir los módulos de interfaz de comunicación sin alterar el cableado en la unidad terminal IO PROFINET.

La unidad terminal TU520-ETH de PROFINET IO está diseñada específicamente para su uso con los módulos de interfaz de comunicación AC500/S500 PROFINET (p. ej. CI504-PNIO, CI506-PNIO).

Versión XC

XC = eXtreme Condiciones

Condiciones extremas

Las unidades terminales para uso en condiciones ambientales extremas no tienen Snowflake, 1_4 signo para XC versión.

La cifra 4 en el Nº de pieza 1SAP4... (etiqueta) identifica la versión XC.

AVISO

¡Riesgo de corrosión!

Los conectores y ranuras no utilizados pueden sufrir corrosión en caso de uso de los dispositivos XC en entornos con neblina salina.

Proteja los conectores y ranuras no utilizados con tapas protectoras TA535 para dispositivos XC⮫ «TA535 - Tapas protectoras para dispositivos XC».

Terminales de muelle

Conductor

Destornillador (abre terminal)

Los terminales 1.0, 2.0, 3.0, 1.1, 2.1 y 3.1 están interconectados eléctricamente dentro de la unidad terminal PROFINET IO.

Los terminales tienen siempre la misma asignación, independientemente del módulo de interfaz de comunicación PROFINET insertado:

Terminales 1.0, 2.0 y 3.0: tensión de alimentación de proceso UP = +24 V DC
Bornes 1.1, 2.1 y 3.1: tensión de alimentación de proceso ZP = 0 V

La asignación de los terminales del sistema de bus depende del módulo de interfaz de comunicación PROFINET insertado (véase la vista general de los módulos de interfaz de comunicación Ethernet ).
