Configuración de los parámetros de comunicación
Para configurar la comunicación entre el PC y el PLC, por ejemplo, para descargar el programa compilado, hay que configurar los parámetros de comunicación.
La dirección IP de su PC debe pertenecer a la misma clase que la dirección IP de la CPU.
El ajuste de fábrica de la dirección IP de la CPU es 192.168.0.10.
La dirección IP de su PC debe ser 192.168.0.X. Evite X = 10 para evitar un conflicto de IP con la CPU.
La máscara de subred debe ser 255.255.255.0.
Cambio de la dirección IP
-
Abra el panel de control de Windows. Haga clic en «Red e Internet Centro de redes y recursos compartidos».
-
Haga clic en «Cambiar la configuración del adaptador».
Si utiliza una red existente con varios dispositivos, preste atención a las reglas de la red o póngase en contacto con el administrador del sistema.
-

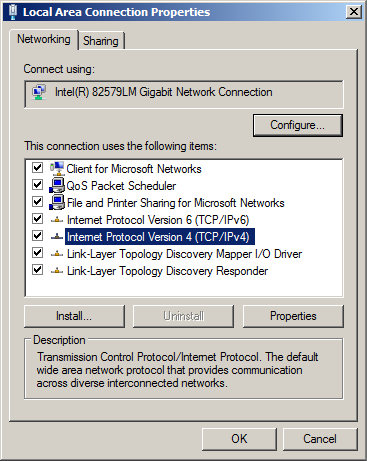

Haga clic con el botón derecho del ratón en «Conexión de área local (Ethernet)» y seleccione [Propiedades].
-

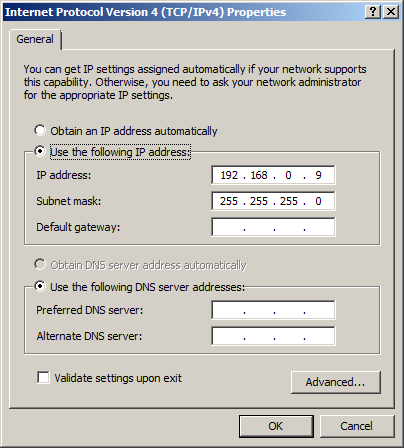

Haga doble clic en «Internet Protocol Version 4 (TCP/IPv4)».
-
Introduzca la dirección IP y la máscara de subred que desee.
Configuración de la pasarela de comunicación
La CPU y el PC están conectados con un cable Ethernet.
-

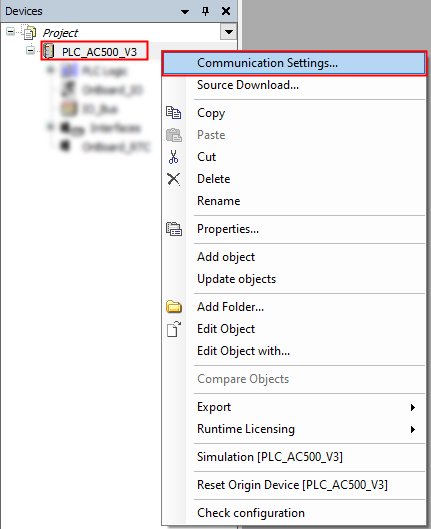

En el árbol de dispositivos de Automation Builder, haga clic con el botón derecho del ratón en «PLC_AC500_V3».
-
Seleccione «Configuración de comunicación».
-

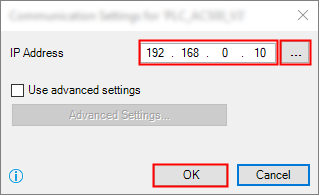

Mantenga el valor predeterminado en la dirección IP de la CPU o escriba la dirección IP actual, si difiere.
La dirección IP estándar (por defecto) del puerto ETH1 es: 192.168.0.10
-
Seleccione [OK] para implementar la dirección IP.
Exploración de la red
Si necesita escanear la red en busca de la CPU o si tiene varias CPU en la misma red.
-
Haga clic con el botón derecho del ratón en «PLC_AC500_V3» en el árbol de dispositivos.
-
Seleccione «Configuración de comunicación».
-
Seleccione «...».

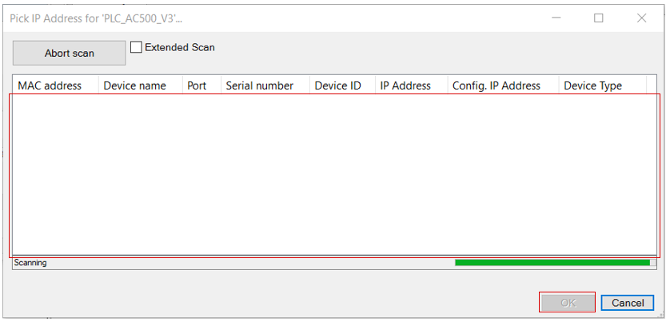

«Seleccione la dirección IP del PLC_AC500_ Se abreV3».
Se ejecuta el escaneado automático.
Los resultados aparecerán en este campo.
-
Seleccione la CPU en el campo y seleccione [OK] para implementar la pasarela de comunicaciones necesaria.
Comprobación de los ajustes de comunicación
Si necesita comprobar la configuración de las comunicaciones o si desea ver más información sobre la CPU seleccionada en ese momento.
-

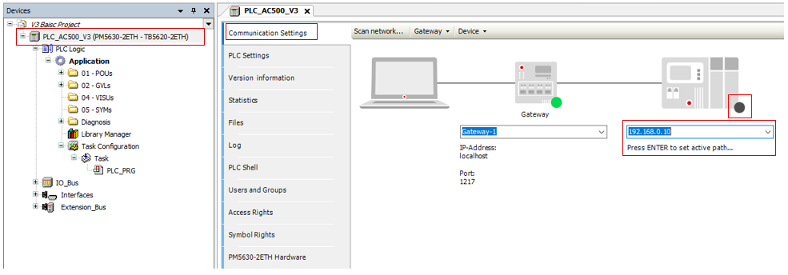

Haga doble clic en «PLC_AC500_V3» en el árbol de dispositivos.
-
Seleccione «Configuración de comunicación».
Se muestra la dirección IP seleccionada.
-
Si la dirección IP no es visible, introdúzcala manualmente.
-
Para probar la conexión y/o ver la información de la CPU pulse [Enter] o haga clic en el punto negro situado junto a la figura del PLC.
