Los proyectos de ejemplo requieren una pequeña configuración de PLC con dispositivos de E/S, por ejemplo, como los disponibles en el maletín de formación ⮫ TA5450-CASE.
|
Nombre del producto |
Tipo |
Primer proyecto⮫ «Ejemplo de proyecto de ampliación de E/S centrales» |
Segundo proyecto⮫ «Ejemplo de proyecto de ampliación de E/S remotas con PROFINET» |
|---|---|---|---|
|
PM5630- 2ETH |
módulo de procesador |
x |
x |
|
TB5620-2ETH |
base terminal para módulo procesador |
x |
x |
|
DA501 |
módulo mixto analógico/digital de entrada/salida (E/S) |
x |
x |
|
TU516-H |
unidad terminal para módulo E/S |
x |
x |
|
CM579-PNIO |
PROFINET módulo de comunicación |
-- |
x |
|
CI502-PNIO |
PROFINET módulo de interfaz de comunicación |
-- |
x |
|
TU508-ETH |
unidad terminal para módulo de interfaz de comunicación |
-- |
x |
|
TA524 |
tapa ciega para base terminal |
x |
x |
Conexiones
En el caso de formación, se incluye el panel de control CP6607. Para los proyectos de ejemplo no se necesita un panel de control.

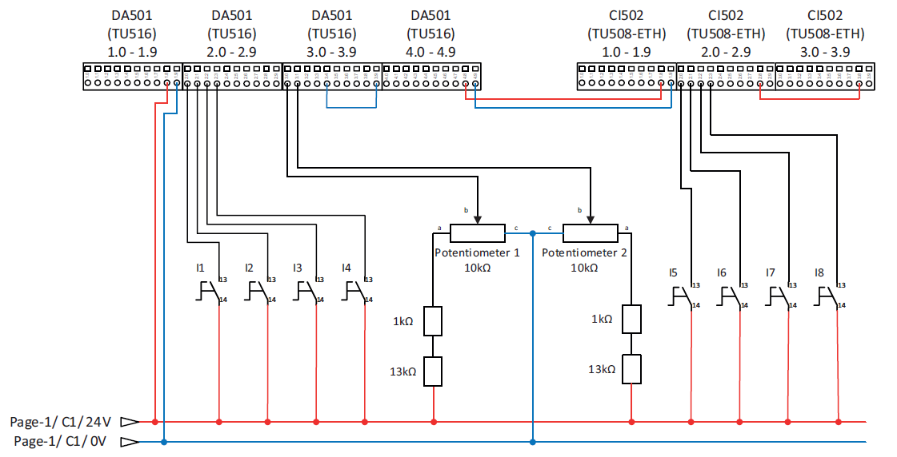

Para probar el proyecto de ejemplo es necesario conectar algunas entradas como se indica a continuación:
Para los proyectos de ejemplo, no son necesarios todos los interruptores de entrada ni ninguno de los potenciómetros incluidos en el maletín de formación.
Necesitará el interruptor I1 para el proyecto de ejemplo para la expansión de E/S central.
Necesitará el interruptor I5 para el proyecto de ejemplo para la expansión remota de E/S.
