Exploración de la reddl-permalink__symbolPermalink

Con un escaneo de red se listan todos los dispositivos que han sido encontrados en la red por el proceso de escaneo, es decir, dispositivos ABB como módulos de procesador AC500, módulos de interfaz de comunicación AC500 o Drives ABB.

  1. Inicie la herramienta de configuración IP en Automation Builder («Tools  IP-Configuration») o iníciela de forma autónoma (.exe).

  2. Se abre el cuadro de diálogo «IP-Configuration». Defina el tipo de dispositivo para el escaneo de red seleccionando la opción deseada en «Scan Protocol»:

    • «Protocolo ABB Net config»:

      Utilice esta opción para dispositivos AC500 como módulos procesadores, dispositivos CI5xx-Modbus o Drives ABB. El dispositivo o dispositivos a escanear deben estar conectados al PC a través de una conexión directa Ethernet.

    • «Protocolo de configuración dinámica Profinet (DCP)»:

      Utilice esta opción para los módulos de interfaz de comunicación PROFINET. El dispositivo o dispositivos a escanear deben estar conectados al PC a través de una conexión directa Ethernet (no a través de CM579).

      Para el escaneado, es necesario instalar por separado un controlador NPcap.

    • «EtherCAT»:

      Utilice esta opción para los módulos de interfaz de comunicación EtherCAT. El cable Ethernet debe conectarse directamente al primer dispositivo esclavo EtherCAT del bus de campo EtherCAT. Asegúrese de que no haya ningún dispositivo maestro EtherCAT disponible en el bus cuando se realice una exploración.

      «Opción de emergencia»: Active esta opción para comprobar los fallos en el conjunto EtherCAT durante el proceso de escaneado, es decir, una pérdida de trama o puertos intercambiados. Se muestran los errores.

      Para el escaneado, es necesario instalar por separado un controlador NPcap.

  3. Haga clic en [Escanear] para iniciar el proceso de escaneado.

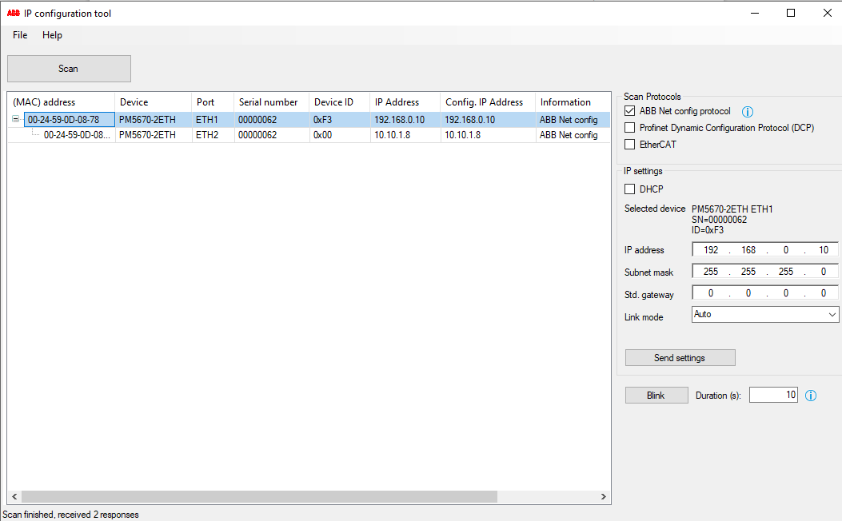

    Network_Scan

  4. Se enumeran todos los dispositivos que se han encontrado en la red, incluidos los detalles de hardware y conexión. Los siguientes detalles pueden cambiarse en «IP settings»:

    • «Dirección IP»:

      Dirección IP actual del dispositivo.

    • «Conf. Dirección IP»:

      Dirección IP configurada del dispositivo. Una dirección IP modificada actualizará esta columna.

    • «Versión FW»:

      Versión de firmware instalada actualmente en el dispositivo. Este campo no es visible hasta una primera exploración de la red. Si este campo sigue vacío tras una exploración de la red, compruebe si hay errores de conexión.

    La dirección IP de algunos dispositivos, por ejemplo EtherCAT, no puede modificarse.
