Insertar y extraer una tarjeta de memoriadl-permalink__symbolPermalink

AC500-eCo

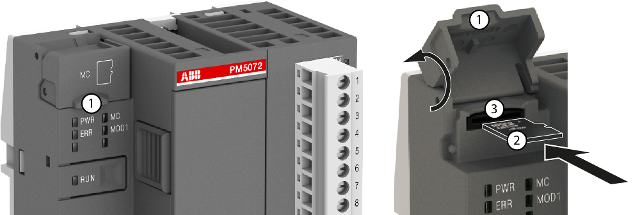

Insert_Micro_Memory_Card_eCo_v3

1

Cubierta de ranura para micro memory card

2

Micro memory card

3

Ranura para micro memory card

  1. Abra la tapa de la ranura para micro memory card girándola hacia arriba.

  2. Inserte con cuidado la micro memory card en la ranura para micro memory card hasta el tope. Observe la orientación de la tarjeta.

  3. Cierre la cubierta de la ranura para micro memory card girándola hacia abajo.

AC500-eCo

AVISO

AVISO
AVISO
AVISO

AVISO

AVISO

Funcionamiento del PLC erróneo

No extraiga la tarjeta de memoria cuando esté funcionando.

De lo contrario, la tarjeta de memoria y/o los archivos que contiene podrían corromperse y/o el funcionamiento normal del PLC podría verse alterado.

  • Retire la tarjeta de memoria sólo cuando no aparezca el cuadrado negro (square) junto a MC en la pantalla.

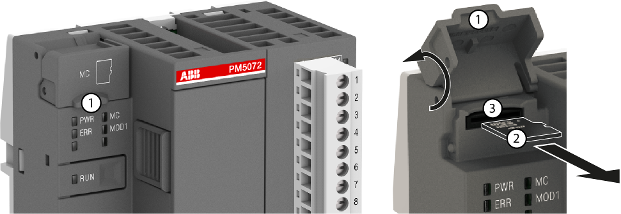

Remove_Micro_Memory_Card_eCo_V3

1

Cubierta de ranura para micro memory card

2

Micro memory card

3

Ranura para micro memory card

  1. Abra la tapa de la ranura para micro memory card girándola hacia arriba.

  2. La micro memory card puede extraerse de la ranura para micro memory card sujetándola y tirando de ella con dos dedos.

  3. Cierre la cubierta de la ranura para micro memory card girándola hacia abajo.
