Montaje y desmontaje de la base del terminaldl-permalink__symbolPermalink

Montaje y desmontaje en carril DIN

  1. Montaje en carril DIN de 7,5 mm o 15 mm.

  2. Monte la base de terminales/base de terminales del módulo de funciones:

    TB_TF_TU_Assembly

    La base del terminal se coloca en el carril DIN por arriba y luego se encaja por abajo.

  3. El desmontaje se realiza en orden inverso.

    TB_TF_Disassembly

Montaje con tornillos

Si la base del terminal debe montarse con tornillos, los accesorios de montaje en pared TA526 deben insertarse primero en la parte posterior⮫ «TA526 - Accesorio para montaje en pared». Estas piezas de plástico evitan que se doble la base del terminal al atornillarlo. TB560x y TB561x necesitan un TA526, TB562x, TB564x y TB566x necesitan dos TA526.

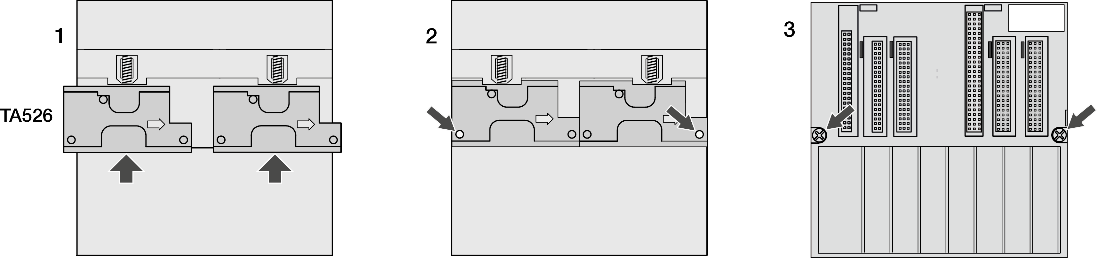

Fig. 12: Bases terminales, fijación con tornillos
TB_Assembling_with_screws

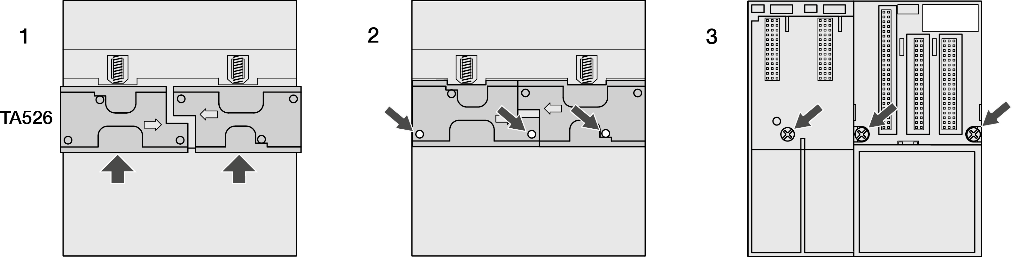

Fig. 13: Bases de bornes de módulos de función, fijación con tornillos
TF501_Assembling_with_screws

Al montarlo en la pared, la base del terminal se conecta a tierra a través de los tornillos.

  • Los tornillos deben tener una superficie conductora (por ejemplo, acero cincado o latón niquelado).

  • La placa de montaje debe estar conectada a tierra.

  • Los tornillos deben tener un buen contacto eléctrico con la placa de montaje.

Consejo práctico

El siguiente procedimiento le permite utilizar los módulos montados como plantilla para taladrar orificios en el panel. Debido a la tolerancia de los orificios de montaje del módulo, es importante seguir estos procedimientos:

  1. En una superficie de trabajo limpia, no monte más de 3 módulos (por ejemplo, una base terminal y dos unidades terminales).

  2. Utilizando los módulos montados como plantilla, marque cuidadosamente el centro de todos los orificios de montaje de los módulos en el panel.

  3. Vuelva a colocar los módulos montados en la superficie de trabajo limpia, incluidos los módulos montados anteriormente.

  4. Taladre y rosque los orificios de montaje para los tornillos (se recomienda M4 o #8).

  5. Vuelva a colocar los módulos en el panel y compruebe la correcta alineación de los orificios.

  6. Fije los módulos al panel utilizando los tornillos de montaje.

    Si va a montar más módulos, monte sólo el último de este grupo y aparte los demás. Esto reduce el tiempo de remontaje durante el taladrado y roscado del siguiente grupo.

  7. Repita los pasos para todos los módulos restantes.
