AC500-eCoLa serie /S500-eCo es compatible con AC500/S500.
El módulo procesador compacto AC500-eCo puede utilizarse para pequeñas aplicaciones con los canales de E/S integrados.
La funcionalidad de los módulos procesadores puede ampliarse con tarjetas opcionales, por ejemplo, para canales de E/S adicionales.
Para aplicaciones de mayor tamaño, los módulos de E/S pueden conectarse de forma centralizada o descentralizada.
1
AC500-eCo módulo procesador con tarjetas opcionales, diferentes tamaños de memoria, entradas y salidas disponibles
2
Módulo de E/S S500-eCo, se pueden conectar hasta 10 módulos de E/S, también para ampliación descentralizada
3
Bloques de terminales disponibles en distintas variantes

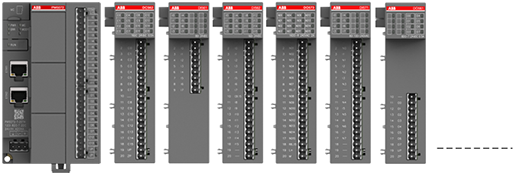

Ampliación de E/S centralizada
Los módulos procesadores con una interfaz de bus de E/S en el lado derecho pueden ampliarse con hasta 10 módulos de E/S para aumentar el número de canales de E/S.

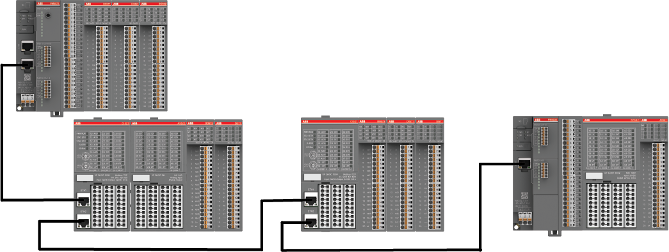

Ampliación descentralizada de E/S
Se pueden conectar a distancia hasta 10 módulos de E/S con la interfaz integrada Ethernet. Normalmente, para la ampliación descentralizada de E/S se utiliza un módulo de interfaz de comunicación Modbus/TCP o un módulo procesador.
