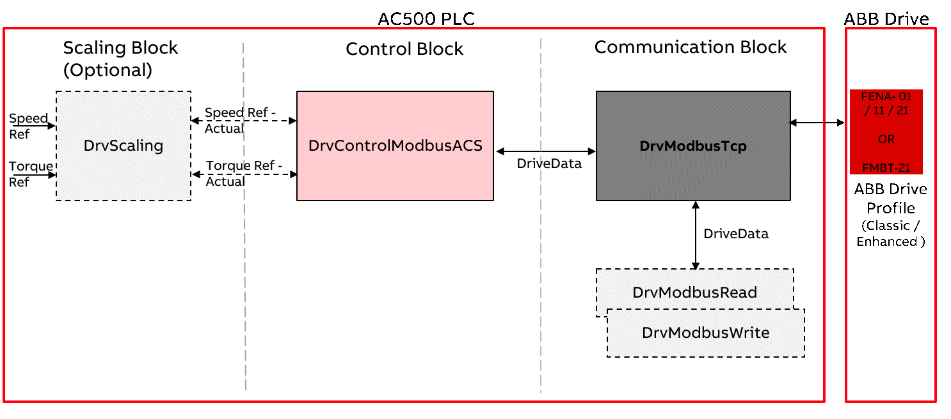

Para intercambiar sólo la palabra de estado, la velocidad real, la palabra de control y la referencia de velocidad:
-
Perfil de comunicación en los parámetros del Drive: ABB Drives clásico
-
Bloque de función de comunicación en el programa AC500:
Utilice el bloque de funciones 'DrvModbusTcp'. ⮫ «DrvModbusTcp»
-
DrvModbusTcp
-
Bloque de función de control en el programa AC500:
Utilice el bloque de funciones 'DrvControlModbusACS'. ⮫ «DrvControlModbusACS»
-
Escalado de la velocidad o del par (opcional):
Utilice el bloque de funciones 'DrvScaling'. ⮫ «DrvScaling»
Para intercambiar la palabra de estado, el valor real1 (velocidad), el valor real2 (par), la palabra de control, referencia1 (velocidad), valor de referencia2 (par) y hasta 12 valores más leer desde el Drive y hasta 12 valores más escribir en el Drive:
-
Perfil de comunicación en los parámetros del Drive: ABB Drives mejorados
-
Bloque de función de comunicación en el programa AC500:
Utilice el bloque de funciones 'DrvModbusTcp' con la entrada EnhancedProfile = TRUE. ⮫ «DrvModbusTcp»
-
DrvModbusTcp
-
Bloque de función de control en el programa AC500:
Utilice el bloque de funciones 'DrvControlModbusACS'. ⮫ «DrvControlModbusACS»
-
Escalado de la velocidad o del par (opcional): Utilice el bloque de funciones 'DrvScaling'. ⮫ «DrvScaling»
Para intercambiar más valores de los mencionados, utilice además los siguientes bloques:
-
Lee los valores:
Utilice el bloque de funciones 'DrvModbusRead'. ⮫ «DrvModbusRead»
-
Escribe los valores:
Utilice el bloque de funciones 'DrvModbusWrite'. ⮫ «DrvModbusWrite»
-
Leer Escribir los valores:
Utilice el bloque de funciones 'DrvModbusReadWrite23'. ⮫ «DrvModbusLecturaEscritura23»
