Batería de litio de dióxido de manganeso, 3 V, 560 mAh
-
No recargable
Propósito
La pila TA521 es la única aplicable a los módulos procesadores AC500 ⮫ «PM5630, PM5650, PM5670, PM5675» . No se puede recargar.
Los módulos procesadores se suministran sin pila de litio. Debe pedirse por separado. La pila de litio TA521 se utiliza para almacenar datos (SRAM) y RTC mientras el módulo procesador no recibe alimentación.
La CPU controla el grado de descarga de la batería. Se emite un aviso antes de que el estado de la batería sea crítico (unas 2 semanas antes). Una vez que aparezca el mensaje de advertencia, la batería debe sustituirse lo antes posible.
Instrucciones de manipulación
-
No cortocircuite ni recargue la batería. Puede provocar un calentamiento excesivo y una explosión.
-
No desmonte la batería.
-
No caliente la batería ni la ponga en el fuego. Riesgo de explosión.
-
Guarde la batería en un lugar seco.
-
Sustituya la batería con la tensión de alimentación ON para no correr el riesgo de perder datos.
-
Recicle las pilas agotadas cumpliendo las normas medioambientales.
Duración de la batería
La vida útil de la pila es el tiempo que ésta puede almacenar datos mientras el módulo procesador no recibe alimentación. Mientras el módulo procesador esté alimentado, la pila sólo se descargará por su propia corriente de fuga.
Para evitar que la batería se descargue brevemente, siempre se debe insertar o sustituir la batería mientras el módulo de proceso está bajo tensión, entonces la batería se reconoce correctamente y no se descargará en breve.
Inserción
Para garantizar un funcionamiento correcto y para evitar la pérdida de datos, la inserción o sustitución de la batería debe realizarse siempre con la alimentación del sistema conectada. Si se extrae la pila y no hay alimentación, no será posible guardar los datos.
ADVERTENCIA
¡Riesgo de explosión o incendio!
El uso de una batería incorrecta puede provocar un incendio o una explosión.
-
Abra el compartimento de la pila con el mecanismo de cierre, presionando y deslizando la puerta hacia abajo. La puerta está sujeta al panel frontal del módulo procesador y no puede extraerse.
-

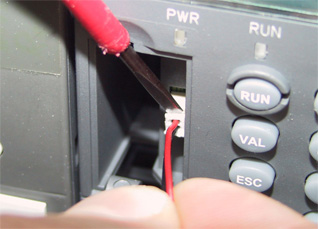

Extraiga la pila TA521 de su embalaje y sosténgala por el cable. A continuación, saque el conector de la toma, preferiblemente con la ayuda de un destornillador.
-
Inserte el conector de la pila en el puerto, de pequeño tamaño, situado en el compartimento. El conector tiene una marca que permite determinar la polaridad correcta (rojo = polo positivo, posición superior).
-
Introduzca el cable en el compartimento, seguido de la pila. Presione hasta que entre a fondo en el compartimento.
-
Coloque el cable de forma que pueda cerrarse la puerta.
-
Cierre la puerta y empújela hasta que el mecanismo de cierre quede bloqueado.
Para evitar la pérdida de datos u otros problemas, la pila debe sustituirse una vez transcurridos tres años de uso o como mínimo inmediatamente después de recibir el aviso de «pila baja».
No utilice pilas de más de tres años de antigüedad, ni las conserve almacenadas durante demasiado tiempo.
Sustitución de la pila:
Para garantizar un funcionamiento correcto y para evitar la pérdida de datos, la inserción o sustitución de la batería debe realizarse siempre con la alimentación del sistema conectada. Si se extrae la pila y no hay alimentación, no será posible guardar los datos.
-
Abra el compartimento de la pila con el mecanismo de cierre, presionando y deslizando la puerta hacia abajo. La puerta está unida a la vista frontal del módulo procesador y no puede extraerse.
-
Extraiga del compartimento la pila TA521 usada tirando del cable. A continuación, saque el conector de la toma, preferiblemente con la ayuda de un destornillador.
-
Siga las instrucciones anteriores para insertar una pila nueva.
ATENCIÓN
Podría producirse una explosión.
No abra, ni vuelva a cargar ni desmonte baterías de litio. Intentar cargar baterías de litio provocará un sobrecalentamiento y puede causar explosiones.
Protéjalas del calor y del fuego y guárdelas en un lugar seco.
No cortocircuite ni utilice pilas de litio con la polaridad invertida. Es probable que se sobrecalienten y exploten. Debe evitar los riesgos de cortocircuito, por tanto no almacene pilas en contenedores metálicos ni sobre superficies metálicas. Las fugas de litio suponen un peligro para la salud.
Para evitar la pérdida de datos u otros problemas, la pila debe sustituirse una vez transcurridos tres años de uso o como mínimo inmediatamente después de recibir el aviso de «pila baja».
No utilice pilas de más de tres años de antigüedad, ni las conserve almacenadas durante demasiado tiempo.
Datos técnicos
|
Parámetro |
Valor |
||
|---|---|---|---|
|
Tensión nominal |
3 V |
||
|
Capacidad nominal |
560 mAh |
||
|
Gama de temperaturas (índice por debajo de C0) |
Operando: 0 °C ... +60 °C Almacenamiento: -20 °C ... +60 °C Transporte: -20 °C ... +60 °C |
||
|
Gama de temperaturas (índice C0 y superiores) |
Funcionamiento: -40 °C ... +70 °C Almacenamiento: -40 °C ... +85 °C Transporte: -40 °C ... +85 °C |
||
|
Duración de la batería |
Tipo. 3 años a +25 °C |
||
|
Autodescarga |
2 % anual a +25 °C 5 % al año a +40 °C 20 % al año a +60 °C |
||
|
Protección contra polaridad inversa |
Sí, por codificación mecánica del enchufe. |
||
|
Aislamiento |
La batería está completamente aislada. |
||
|
Conexión |
Rojo = polo positivo = arriba en el enchufe, negro = polo negativo, |
||
|
Peso |
7 g |
||
|
Dimensiones |
Diámetro de la pila de botón: 24,5 mm Grosor de la pila de botón: 5 mm |
Datos de pedido
|
Nº de pieza |
Descripción |
Fase del ciclo de vida del producto *) |
|---|---|---|
|
1SAP 180 300 R0001 |
TA521, batería de litio |
Active |
*) Los módulos del ciclo de vida Classic están disponibles en stock, pero no se recomiendan para la planificación y puesta en servicio de nuevas instalaciones.
