Captura de eventos de entrada del usuario

Puede capturar eventos de entrada del usuario en la aplicación. Para ello, puede implementar un bloque de funciones que se ejecute cuando se produzcan eventos de usuario.

Captura de la escritura de variables

Cuando el usuario completa la introducción de un valor (en un campo de entrada), se cierra un evento de control de edición. Puede capturar este evento en la aplicación de la siguiente manera.

Cree un bloque de funciones que implemente la interfaz ‎VisuElems.IEditBoxInputHandler‎ de la biblioteca ‎VisuElemBase‎.
Pasa la instancia al gestor global de eventos ‎VisuElems.Visu_Globals.g_VisuEventManager‎ llamando al método ‎SetEditBoxEventHandler‎.

Ejemplo

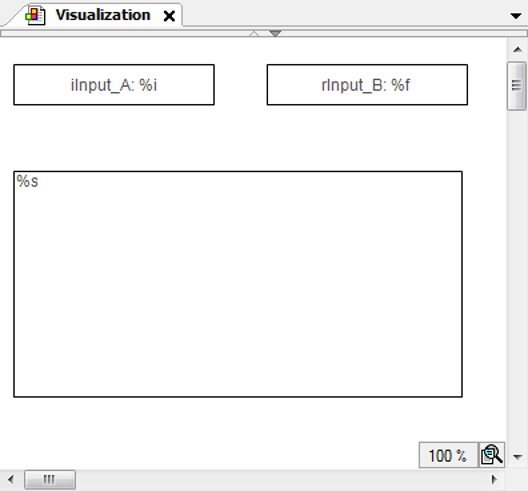

Una visualización tiene dos campos de entrada para ‎iInput_A‎ y ‎rInput_B‎ y un elemento de salida de texto.

Los campos de entrada son rectángulos en los que el usuario debe hacer clic para introducir texto.

El elemento de salida de texto es un rectángulo en el que se imprime el contenido de la variable de texto ‎PLC_PRG.stInfo‎. La variable de texto contiene la última entrada realizada por un usuario en uno de los campos de entrada y la información adicional que se ha añadido.

Propiedades del rectángulo `‎iInput_A‎`
«Textos Texto»	`‎iInput_A: %i‎`
«Variables de texto Variable de texto»	PLC_PRG.iInput_A
Propiedades del rectángulo `‎rInput_B‎`
«Textos Texto»	`‎iInput_B: %i‎`
«Variables de texto Variable de texto»	PLC_PRG.rEntr_B
Propiedades del rectángulo para la salida de texto
«Textos Texto»	`‎%s‎`
«Variables de texto Variable de texto»	PLC_PRG.stInfo

‎PLC_PRG‎ aplicación

PROGRAM PLC_PRG
VAR_INPUT
	iInput_A:INT;  (* Used in the visualization as user input variable*)
	rInput_B:REAL; (* Used in the visualization as user input variable*)
	stInfo : STRING;  (* Informs about the user input via the edit control field;
		String gets composed by method 'VariableWritten;
		Result is displayed in the lower rectangle of the visualization *)
END_VAR
VAR
	inst : POU;
	bFirst : BOOL := TRUE;
END_VAR

IF bFirst THEN
	bFirst := FALSE;
	VisuElems.Visu_Globals.g_VisuEventManager.SetEditBoxEventHandler(inst);
	(* Call of method VariableWritten *)
END_IF

‎POU‎ aplicación

FUNCTION_BLOCK POU IMPLEMENTS VisuElems.IEditBoxInputHandler
(* no further declarations, no implementation code *)

Método ‎VariableWritten‎ asignado a ‎POU‎

METHOD VariableWritten : BOOL
(* provides some information always when an edit control field is closed in the visualization, that is a variable gets written by user input in one of the upper rectangles *)
VAR_INPUT
	pVar : POINTER TO BYTE;
	varType : VisuElems.Visu_Types;
	iMaxSize : INT;
	pClient : POINTER TO VisuElems.VisuStructClientData;
END_VAR

// String stInfo, which will be displayed in the lower rectangle, is composed here
PLC_PRG.stInfo := 'Variable written; type: ';
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, INT_TO_STRING(varType));
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, ', adr: ');
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, DWORD_TO_STRING(pVar));
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, ', by: ');
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, SEL(pClient^.globaldata.clienttype = VisuElems.Visu_ClientType.Targetvisualization,'other visu', 'targetvisu'));

Captura de eventos de teclado

Cuando el usuario pulsa y suelta la tecla, se activa un evento de teclado en la visualización. Puede capturar este evento en la aplicación de la siguiente manera.

Cree un bloque de funciones que implemente ‎VisuElems.IVisuUserEventManager‎ desde la biblioteca ‎VisuElemBase‎.
Pasa la instancia al gestor global de eventos ‎VisuElems.Visu_Globals.g_VisuEventManager‎ llamando al método ‎SetKeyEventHandler‎.

Ejemplo

Una visualización tiene un elemento de salida de texto. El elemento de salida de texto es un rectángulo en el que se imprime el contenido de la variable de texto ‎PLC_PRG.stInfo‎. La variable de texto contiene información sobre la última tecla pulsada por el usuario.

Propiedades del rectángulo para la salida de texto
«Textos Texto»	`‎%s‎`
«Variables de texto Variable de texto»	PLC_PRG.stInfo

Aplicación del programa ‎PLC_PRG‎

PROGRAM PLC_PRG
VAR_INPUT
	stInfo : STRING;
END_VAR
VAR
	inst : POU;
	bFirst : BOOL := TRUE;
END_VAR

IF bFirst THEN
	bFirst := FALSE;
	VisuElems.Visu_Globals.g_VisuEventManager.SetKeyEventHandler(inst);
END_IF

Implementación del bloque de funciones ‎POU‎

FUNCTION_BLOCK POU IMPLEMENTS VisuElems.IKeyEventHandler
(* no further declarations, no implementation code *)

Aplicación del método ‎VariableWritten‎ del bloque de funciones ‎POU‎

/// This method will be called after a key event is released.
/// RETURN:
/// TRUE - When the handler has handled this event and it should not be handled by someone else
/// FALSE - When the event is not handled by this handler
METHOD HandleKeyEvent : BOOL
VAR_INPUT
	/// Event type. The value is true if a key-up event was released.
	bKeyUpEvent : BOOL;
	/// Key code
	dwKey : DWORD;
	/// Modifier. Possible values:
	/// VISU_KEYMOD_SHIFT : DWORD := 1;
	/// VISU_KEYMOD_ALT : DWORD := 2;
	/// VISU_KEYMOD_CTRL : DWORD := 4;
	dwModifiers : DWORD;
	/// Pointer to the client structure were the event was released
	pClient : POINTER TO VisuStructClientData;
END_VAR
VAR
END_VAR

PLC_PRG.stInfo := 'KeyEvent up: ';
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, BOOL_TO_STRING(bKeyUpEvent));
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, ', key: ');
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, DWORD_TO_STRING(dwKey));
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, ', modifier: ');
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, DWORD_TO_STRING(dwModifiers));
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, ', by: ');
PLC_PRG.stInfo := CONCAT(PLC_PRG.stInfo, SEL(pClient^.globaldata.clienttype =
                                             VisuElems.Visu_ClientType.Targetvisualization,
																																													'other visu', 'targetvisu'));

Registro de los cambios de valor de las variables provocados por eventos de entrada

Todos los elementos de visualización que cambian el valor de una variable mediante la entrada del usuario llaman a la interfaz ‎IValueChangedListener‎. Con esta interfaz, los cambios de valor pueden registrarse y luego procesarse mediante programación.

Implemente un bloque de funciones (ejemplo: ‎POU‎) que implemente la interfaz ‎IValueChangedListener‎.

‎FUNCTION_BLOCK POU IMPLEMENTS VisuElems.IValueChangedListener‎

En el árbol de dispositivos, el método «ValueChanged» se inserta debajo del bloque de funciones.
En un programa (ejemplo: «PLC_PRG»), implemente el código IEC que registra la interfaz.

‎VisuElems.g_itfValueChangedListenerManager.AddValueChangedListener(itfValueChangedListener)‎

«PLC_PRG» recibe todos los cambios de valor mediante el método «ValueChanged».

Ahora puede registrar y procesar los cambios de valor.
