AC500 como IED puede actuar como servidor MMS IEC 61850 (Ejemplo A) y/o GOOSE Publisher y Subscriber (Ejemplo B). La mayoría de los pasos de ingeniería son comunes y se explican en este capítulo. Los proyectos de ejemplo A y B se encuentran en la carpeta de ejemplos Automation Builder.
En la carpeta de ejemplos encontrará proyectos de ejemplo para las bibliotecas: «Ayuda Ejemplos de proyectos» en el menú Automation Builder.
Requisito previo: Instale el paquete de bibliotecas relacionado con Automation Builder Installation Manager - [Modifique].

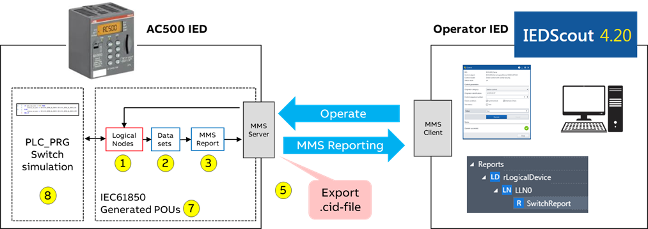

Ejemplo A
Comunicación a través del servidor MMS:
Interruptor simulado en AC500 que puede accionarse desde un IED operador y devuelve su estado a través de un informe MMS.

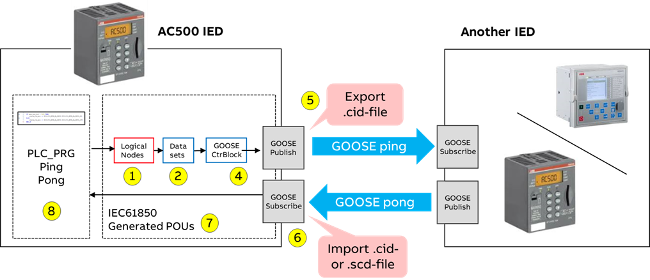

Ejemplo B
Comunicación a través de GOOSE:
AC500 publica un bloque de control GOOSE (por ejemplo, «ping») a otro IED (por ejemplo, REF615 o un segundo AC500), que a su vez devuelve un bloque de control GOOSE (por ejemplo, «pong»), suscrito por AC500 IED.
Para la ingeniería de las funcionalidades anteriores, el Automation Builder actúa como herramienta configuradora de IED según IEC 61850-6. Es necesario ejecutar los siguientes pasos de ingeniería (círculos amarillos en las figuras anteriores):
-
Configure el «IEC 61850 Server» con nodos lógicos, que están conectados a variables globales en la aplicación IEC 61131.
-
Agrupar objetos de datos y atributos de los nodos lógicos en conjuntos de datos.
-
Publicar conjuntos de datos como informe MMS.
-
Publicar conjuntos de datos como GOOSE Publisher.
-
Exportar servidor como archivo *.cid. Para que otros IED puedan acceder a nodos lógicos y conjuntos de datos y suscribirse a informes MMS o bloques de control GOOSE.
-
Configure GOOSE Subscriber para suscribir bloques de control GOOSE de otros IED tras importar archivos *.cid o *.scd. Los bloques de control están conectados a la aplicación «PLC_PRG (PRG)».
-
Generar código para POU IEC 61850.
-
Generar la aplicación «PLC_PRG (PRG)» incluyendo la funcionalidad de nodo lógico.
